阀门互锁装置的一种方式是一个钥匙锁总成，它将阀门锁定在一个或两个位置(打开和/或关闭)，一把钥匙卡在锁总成内，另一把钥匙自由。它是控制事件的顺序，来进行不同的阀门过程活动

在工艺流程加工过程中，有大量阀门需要严格按照顺序操作。

例如在长输管线清管站收发球筒装置中，阀门互锁装置可确保清管器的发射和接收过程安全有序，防止因阀门误操作导致的油气泄漏、爆炸等事故。此外，像油气井口的阀门、管道上的截断阀等，通过互锁装置能够保证在正确的顺序下进行开闭操作，保障整个油气生产过程的安全和稳定。在化工厂中，如涉及易燃易爆、有毒有害物料的管道系统，阀门互锁装置可防止因人为误操作导致物料泄漏、反应失控等事故。例如在大型炼油厂的催化裂化装置、乙烯生产装置等，各类阀门众多且操作顺序严格，互锁装置能够有效确保生产流程的顺利进行和人员安全。

要改变阀门位置(从打开到关闭或从关闭到打开)，需要将两把钥匙插入锁总成中。只有当阀门处于打开或关闭位置时，才能释放自由钥匙。或者“单钥匙联锁”仅允许在阀门处于正确锁定位置时移除锁定的打开或关闭键。

实例1:使用阀门联锁系统切换介质

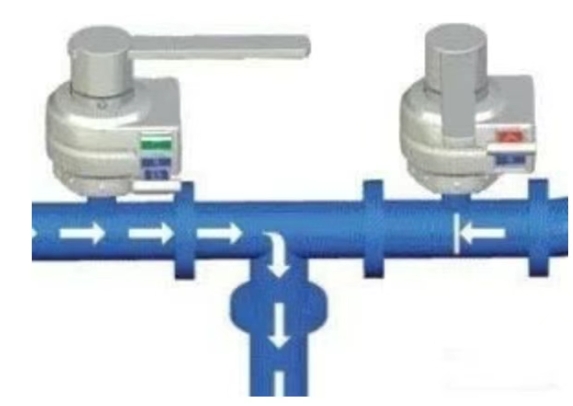

此实例显示了从一个介质(右管道)切换到另一个介质(左管道)的过程。必须避免两种介质的混合。介质在阀门打开的右侧管道中流动。这由自由上键轴 A(红色)显示。无法操作阀门:锁上了。下键B(蓝色)卡在轴中。左侧管道的阀门关闭，因此该管道中没有介质流动。

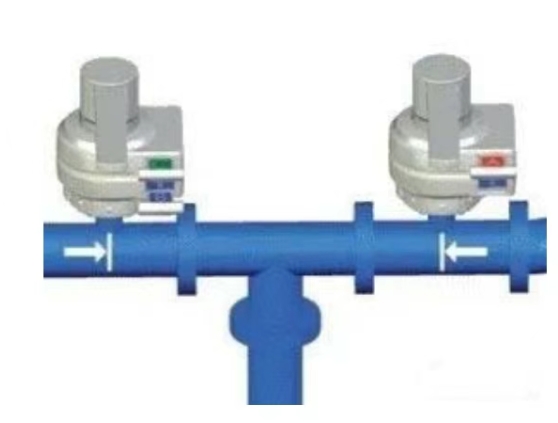

授权人员将钥匙 A(红色)插入右侧互锁装置。锁被释放，操作员可以关闭右阀。阀门关闭后，即可取下钥匙B(蓝色)。拔出钥匙后，阀门再次锁定，无法操作。右侧管道中的介质无法继续流动。

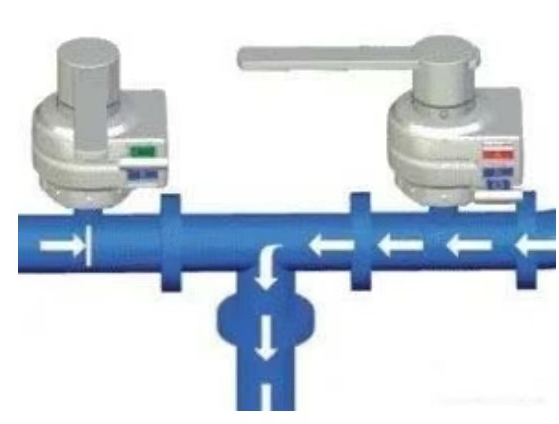

现在，操作员将钥匙B(蓝色)插入左侧互锁装置。锁被释放，操作员可以打开左阀。阀门打开后，即可取下钥匙C(绿色)。现在，介质可以在左侧管道中流动。拔下钥匙后，该阀也被锁定，无法再操作。

通过应用这种相互依赖的钥匙和锁的原理，甚至可以建立具有多个阀门的广泛联锁系统。此类应用的详细信息适用于特定的工艺要求。总之，当联锁系统安装在阀门上时，应实施故障安全控制系统，以确保系统中安全阀或工艺关键阀的正确开启和关闭顺序。

系统的钥匙:

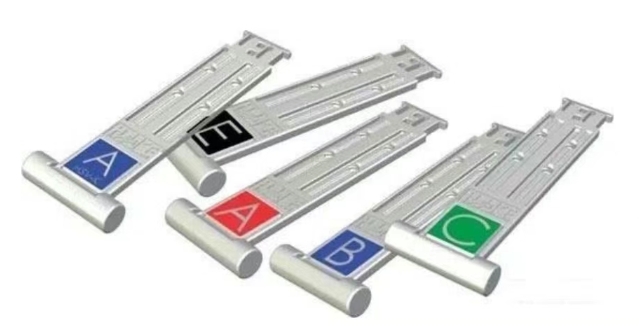

阀门联锁装置和钥匙由不锈钢制成。单个编码保证最高级别的安全性。由于每把钥匙的独特设计和编码，不可能复制钥匙(简单的挂锁钥匙也可以复制)

编码钥匙的设计考虑到了人体工程学，并且由于其形状，即使在佩戴重型安全手套时，也易于使用。钥匙没有向上或向下的位置。因此，编码钥匙可以从任意方向插入锁中。只需将钥匙插入锁中几毫米，即可知道钥匙和锁是否正确匹配。这些特性保证了快速的工作流程。

彩色标签便于将钥匙与相应的联锁装置相匹配。最多四行文字可用于客户特定的雕刻。

实例 2:维护用阀门的安全关闭

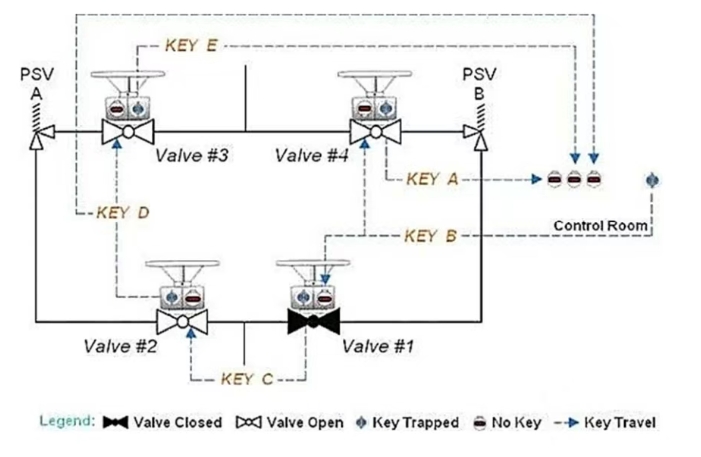

以下类型的联锁系统设计用于机械联锁两个压力安全阀，其中两个压力安全阀具有两个上游截止阀和两个下游截止阀，以防止同时关闭两个安全阀，并允许安全阀安全关闭以进行维护阀门联锁的操作条件:

·一台 PSV(PSV-A)运行，另一台PSV(PSV-B)备用·钥匙 B取自控制室

将 PSV-B 投入维护:

将键 B插入阀4并通过释放键A关闭

钥匙 A 可带至控制室，以隔离 PSV-B 进行维护将 PSV-A 投入运行和 PSV-B 投入运行的转换:

将钥匙 B插入阀门#1，并通过释放钥匙C打开(两个安全装置均在线)·将钥匙C插入阀门#2，并通过释放钥匙D关闭，钥匙D可带至控制室PSV-B正在运行，PSV-A 处于备用状态。

为了进一步隔离 PSV-A 进行维护:

将键D插入阀#3 并关闭释放键 E

钥匙E可带至控制室，以隔离PSV-A进行维护两个 PSV 永远不会同时关闭，以确保至少有一个PSV始终可用于设备保
